Kỹ thuật gia cố khối xây
Kỹ thuật gia cố khối xây thường được gia cố bằng nhiều cách khác nhau căn cứ vào những vẫn đề khác nhau. Thông thường gia cố bằng mười một cách dưới đây:
I. Phương pháp gia cố và lựa chọn
II. Phương pháp mở rộng mặt cắt khối xây
III. Tường kẹp tấm xi măng cốt thép
IV. Bọt ngoài bằng bê tông cốt thép
V. Xây thêm hoặc làm cột vách đỡ
VI. Bọc thép bên ngoài
VII. Thêm đệm dầm
VIII. Đổi đầm đỡ hoặc đệm dầm
XI. Phương án thay đổi kết cấu
Chúng ta cùng tìm hiểu chi tiết từng cách một dưới đây:
I. Phương pháp gia cố và lựa chọn
Khi gặp sự cố khối xây , phương pháp đổ vữa xi măng chủ yếu dùng gia cường khối xây sau khi bị nứt.
II. Phương pháp mở rộng mặt cắt khối xây
Chủ yếu phù hợp với trường hợp sức chịu tải của khối xây không đủ, những khối xây chưa bị nén nứt, hoặc chỉ có vết nứt nhỏ, mà đòi hỏi mở rộng diện tích mặt cắt không lớn lắm. Cột xây độc lập thông thường, cột vách xây, tường giữa các cửa sổ và khi sức chịu tải của tường chịu lực khác không đủ, đều có thể dùng phương pháp này để gia cố.
1. Yêu cầu gia cố
Yêu cầu vật liệu: cấp cường độ gạch của bộ phận mở rộng khối xây tương đương với khối xây cũ, cường độ của vữa xây cao hơn một cấp so với vữa khối xây cũ và không dược thấp hơn M2,5.
- Cấu tạo liên kết: phương pháp gia cố mở rộng mặt cắt khối xây, thông thường xem xét tới khối xây mới và cũ cùng chịu tải trọng, do đó hiệu quả gia cố quyết định ở tình trạng liên kết giữa chúng, cấu tạo liên kết thông thường có hai loại dưới đây:
Liên kết kiểu xảy răng cưa: khối xây cũ cứ cách bốn hàng gạch theo chiều cao, lại để một rãnh sâu 120mm, phấn khởi xây mở rộng liên kết cẩn thận với các rãnh để sẵn đỏ, khối xây mới và củ hình thành liên kết kiểu răng cửa gạch.

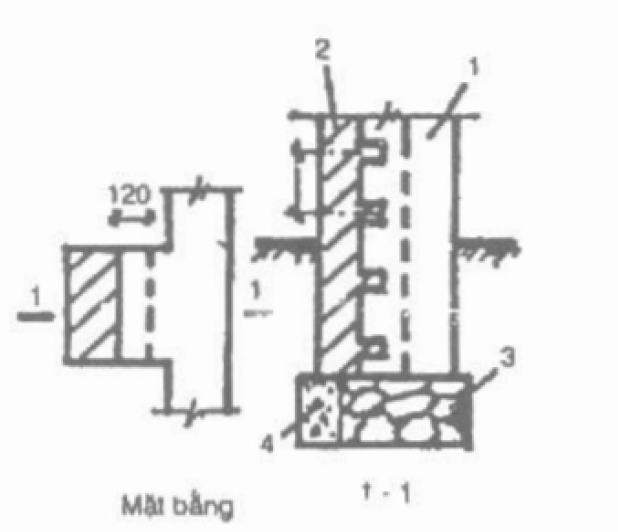

Cấu tạo liên kết răng cưa gạch
+ Liên kết bằng cốt thép: khối xây cũ cứ cá h sáu hàng gạch theo chiều cao, lại khoan một lỗ hoặc đục một viên gạch dùng giữa M5 theo cố định cốt thép Ø6, liên kết khối xây cũ và mới thành một khối

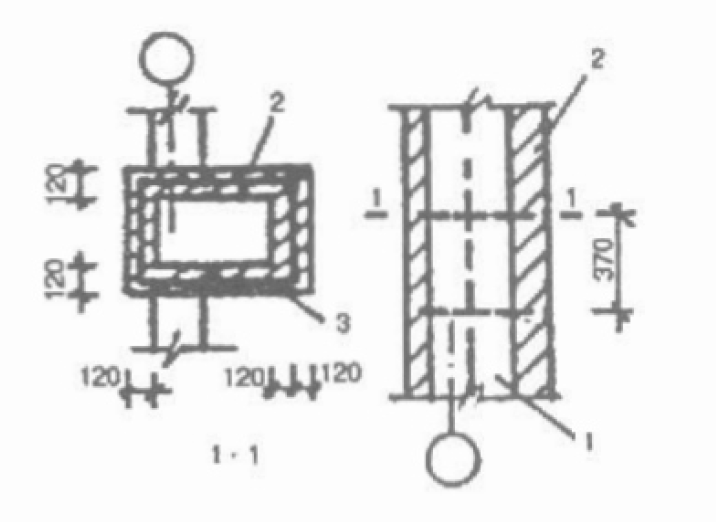

Cấu tạo liên kết bằng cốt thép
2. Tính toán kiểm tra sức chịu tải
Tính toán kiểm tra sức chịu tải sau khi mở rộng mặt cắt khối xây, có thể dùng một trons hai phương pháp dưới đây.
- Tính toán đơn giản: xem khối xây mới và cũ như một tổng thể, dựa vào những quy định có liên quan trong “Quy phạm thiết kế kết cấu khối xây" để tiến hành tính toán kiểu tra, tất cả cường độ vữa xây dếu dùng trị số cường độ thực tế của vữa khối xây cũ.
- Tính toán có xem xét ứng suất chậm lại sau: sức chịu tải sau khi mở rộng khối xây gồm hai bộ phận, một là sức chịu tải của khối xây cũ, tính toán theo cường độ thực tế của vật liệu và kích thước thực tế của khối xây; hai là sức chịu tải của bộ phận xây mới, do đó, sức chịu tải thực tế của bộ phận xây mới phải nhân với hệ số chiết giảm 0,90.
3. Những điều chú ý trong thi công
- Dỡ tải kết cấu và chống đỡ tạm thời: do sức chịu tải khối xây cũ của phương pháp gia cố này đã không đủ, khi gia cố lại cần một phần chiết giảm hoặc đục bỏ, khiến cho mặt cắt hữu hiệu giảm đi, do đó gia cố nên tiến hành sau khi dỡ tải kết cấu. Nếu dỡ tải có khó khăn, phải chống đỡ một cách tin cậy kết cấu bên trên rồi mới thi công.
- Chuẩn bị khối xây cũ: sau khi đục bỏ khối xây cũ, cần phải vệ sinh sạch sẽ, tưới nước đồng thời đảm bảo đảm nước.
- Xây khối xây mở rộng: độ ẩm của khối xây mới phải trong phạm vi 10-15%, Vữa xây phải có độ dẻo tốt, khi xây phải đảm bảo liên kết khối xây cũ mới một cách nghiêm ngặt, độ no vữa của mạch đứng và mạch ngang đều phải đảm bảo trên 90%.
III. Tường kẹp tấm xi măng cốt thép
Chủ yếu dùng gia cố tường có sức chịu tải không đủ (xem kĩ ở 5.4.4). Thường giữa các cửa sổ hoặc tường chịu tải trọng của bậc cầu thang và sức chịu tải thiếu nghiêm trong khi dùng phương pháp này gia cố, thông thường dùng thép góc bọc bốn góc bên ngoài của tường, để tăng khả năng chịu tải.
IV. Bọt ngoài bằng bê tông cốt thép
Chủ yếu dùng gia cố sức chịu tải của cột gạch không đủ

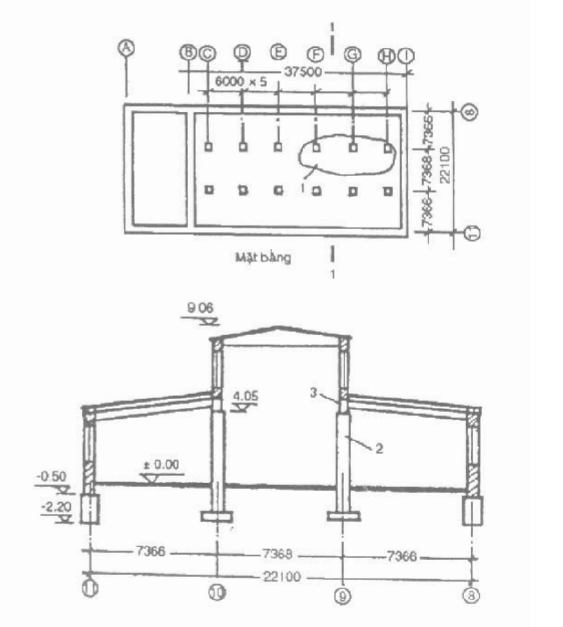

Mặt bằng và mặt cách công trình
V. Xây thêm hoặc làm cột vách đỡ
Cột vách đỡ có hai loại xây gạch và bê tông cốt thép (xem 5 4 2), chủ yếu dùng cô nàng cao sức chịu tải và tính ổn định của khối xây.

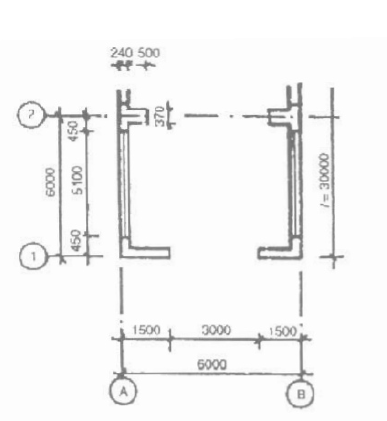

Mặt bằng cục bộ
VI. Bọc thép bên ngoài
Chủ yếu dùng để gia cố cột xây hoặc tường giữa các cửa sổ mà sức chịu tải không đủ

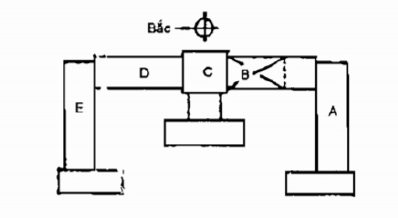

Sơ đồ tổng hợp mặt bằng nhà học
VII. Thêm đệm dầm
Chu yếu dùng gia cố khả năng chịu tải cục bộ của khối xây dưới dám không đủ, đệm dân có hai loại đúc sẵn và đổ tại chỗ
1. Phương pháp thêm đệm dâm đúc sẵn

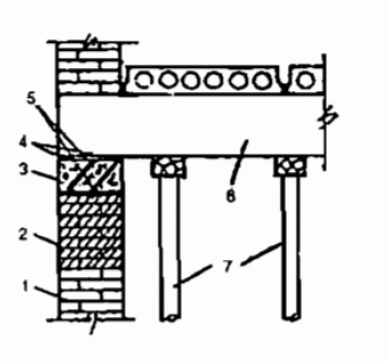

Gia cường đệm đầm đúc sẵn
Dụng cây chống dưới dầm: thông qua tính toán xác định chủng loại, số lượng và kích thước mặt cắt của cây chống cẩn dụng, tải trọng trên dầm tạm thời do cây chống
- Tháo dỡ từng phần xây lại: tháo dỡ khối xây gạch dưới đáy dầm bị nén nứt, nén vỡ, xây lại bằng gạch cùng cường độ và vữa có cường độ cao hơn một cấp, đồng thời để lại vị trí của đệm đầm.
- Lắp đặt đệm dầm: sau khi vữa đạt cường độ nhất định (thông thường không thấp hơn 70% cường độ thiết kế cũ), tưới nước giữ ẩm cho tường gạch xây mới, phủ lớp vữa xi măng cát 1:2 sau đó lắp đặt đệm dẳm đúc sẵn, đồng thời nén ép thích đáng, khiến cho đệm và khối xây gạch tiếp xúc chặt chẽ.
- Chèn chặt và nên chắt khe hở giữa đảm và đệm dầm: giữa bề mặt phía trên của đệm dầm và mặt đáy dầm để khe hở khoảng 10mm, dùng không ít hơn 4 ném thép nêm chặt, sau đó dùng vữa xi măng cát 1: 2 tương đối khó chèn chặt vào khe hở.
- Tháo dỡ cây chống: đợi cường độ vữa chèn khe đạt 5MPa và vữa xây đạt cường độ thiết kế gốc, thì tháo dỡ cây chống.
2. Phương pháp thêm đệm đầm đổ tại chỗ.
- Hai thao tác đầu như trên.
- Đổ đệm dầm tại chỗ: dựng ván khuôn đồ đệm dầm bê tông C20, chiều cao của nó nên cao hơn đáy dầm 50mm

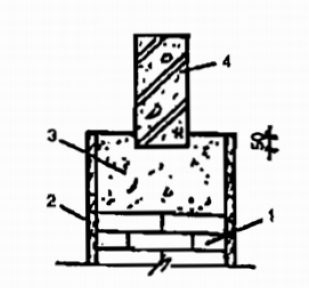

Đềm đầm tại chỗ gia cường
- Tháo dỡ cây chống: sau khi cường độ bỏ tông đệm đầm đổ tại chỗ đạt 14MPa, tháo dỡ cây chống.
VIII. Đổi đầm đỡ hoặc đệm dầm.
Chủ yếu dùng cho trường hợp sức chịu tải của khối xây thiếu nghiêm trọng, khối xây nứt vô nghiêm trọng có thể đổ vỡ
- Thay cột đỡ dâm: chủ yếu dùng cho sức chịu tải của cột gạch độc lập thiếu nghiêm trọng. Đầu tiên lắp đặt cây chống tạm thời, dỡ tải trọng cột gạch, sau đó dựa vào tính toán xác định cường độ và kích thước mặt cắt của cột gạch xây mới, đồng thời làm đẹp dầm ở trên đầu cột dưới dầm, phương pháp thi công xem mục thêm đệm dầm.
- Thêm Cột đỡ dầm: chủ yếu dùng cho sức chịu tải của tường giữa các cửa sổ dưới dầm lớn thiếu nghiêm trọng. Đầu tiên dựng cây chống tạm thời, sau đó dựa vào quy định của “Quy phạm thiết kế kết cấu bê tông (GBJ10-89)", đồng thời xét theo nguyên tắc toàn bộ tải trọng đều do cột bê tông cốt thép mới tăng thêm gánh chịu, tính toán xác định mặt cắt và cốt thép của cột thêm. Phân tường gạch cũ tháo dỡ, tạo thành hình răng cưa.

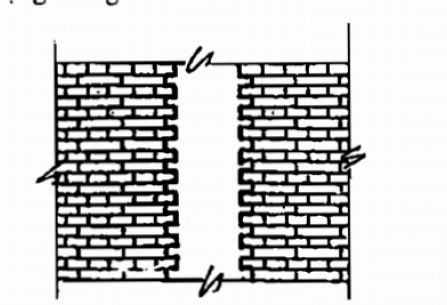

Tháo gỡ một phần tường gạch để thêm cột
Sau đó buộc cốt thép, dựng ván khuôn và đồ bỏ tông. Ngoài ra, còn phải chú ý tính toán kiểm tra sức chịu tải của nền móng, nếu không đủ cần mở rộng móng.
IX. Dựng thêm cây chống tổng suất trước
Chủ yếu dùng cho sức chịu tải của khối xây dưới gầm lớn thiếu nghiêm trọng. Thông qua cột chống bằng thép hình ứng suất trước dựng thêm, đạt được mục đích gia cố đối với kết cấu cũ.

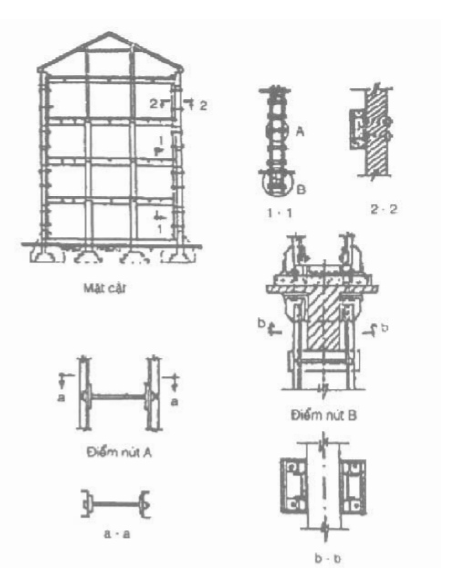

Sơ đồ dùng thanh chống ứng suất trước giảm tải đối với tường
X. Dựng thêm thanh kéo bằng thép
Chủ yếu dùng để gia cố khi liên kết tường dọc tường ngang không tốt, tính ổn định của tường không đủ. Phương pháp liên kết kéo một phần bằng thanh kéo bằng thép như hình 5.56. Gia cố liên kết kéo chạy suốt . Nói chung đều dùng liên kết kéo chạy suốt để gia cố. Nếu mỗi gian đều thêm một thanh kéo, đường kính. Bố trí mây thanh kéo dọc theo chiều dài của tường, phải dựa vào tình hình thực tế để xác định. Nếu nơi tiếp giáp tường dọc và tường ngang bị nứt nghiêm trọng, nói chung mỗi mét theo chiều cao tường bố trí một thanh kéo.
XI. Phương án thay đổi kết cấu
- Tăng thêm tường ngang. Đối với phòng rộng bố trí thêm tường ngang có đủ độ cứng. khoảng cách của nó không vượt quá quy định của “Quy phạm thiết kế kết cấu khối xây (GB 3-88)", chuyển phương án tính toán tinh lực của gian phòng từ liên kết đàn hồi thành liên kết cứng
>>>> Xem thêm :
Xử lý sự cố cường độ độ cứng và tính ổn định của khối xây không đủ
